您當前的位置：首頁 >> 客戶示例 >> 采暖水加熱方案




采暖水加熱方案
靜態混合器 汽水混合器 文丘里混合器　加入時間：2020-3-10 15:57:46　　點擊：次

  采暖水方案,采暖水加熱方案,蒸汽加熱水采暖方案



一、現場環境:

      廠房：8000平方米        蒸汽：0.3MPa(飽和)



二、解決問題：

   1. 選型汽水混合加熱器的流量；

   2. 汽水混合器使用無噪音、無震動；

   3. 了解大概每小的的蒸汽耗量、需配的蒸汽管徑。





三、選型方案:

    根據我們多年的設計、生產經驗，參考《供暖通風設計手冊》進行設計計算:



通常熱水采暖（例：2000m2，70-95℃）
建筑面積 2000.00 m2 　
采暖熱量 340000.00 KCaL/h *85x2
采暖溫度 95.00 ℃ 　
回水溫度 70.00 ℃ 　
熱水流量 13600.00 Kg/h △t=25℃
　 13.60 T/h 　

通常蒸汽采暖（例：2000m2，0.3MPa飽和蒸汽）
建筑面積 2000.00 m2 　
通常采暖熱量 170000.00 KCaL/h *85
　 197.67 KW /860
車間采暖熱量 340000.00 KCaL/h *2
　 395.35 KW /860
　 　 　 　
蒸汽壓力P 3.00 Kg/cm2 表壓
　 400.00 KPa 絕壓
蒸汽溫度t 143.62 ℃ （飽和蒸汽）
蒸汽熱焓i 2738.50 KJ/Kg 查表
　 654.52 KCal/Kg 　
蒸汽比重v 0.46242 m3/Kg 查表
蒸汽流量Q 519.47 Kg/h 　
　 240.21 m3/h 　
　 0.06673 m3/s 　
蒸汽流速V 25.00 m/s 經濟流速
汽截面積S 0.00267 m2 　
汽半徑r 29.15 mm 　
汽直徑D 58.31 mm 　





經過計算確定選型我司汽水混合加熱器HQS-125-14R，每小時的蒸汽耗量約0.5T，

建議選配DN65的蒸汽管徑。

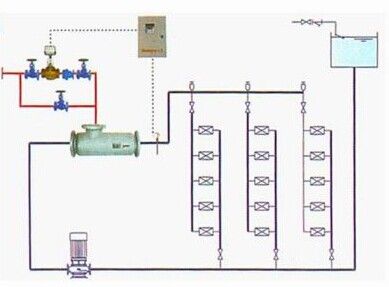

四、完整方案系統：
