一、概述?
HJ浸沒式汽水混合器是一種節能型蒸汽加熱器，它具有加熱迅速，消音效果好，能平靜把冷(液)水加熱至沸點的優點。由于采用全新的消聲結構，噪聲降低至50dB以下，解決了傳統加熱方式費用高、噪聲大、占用機房面積、安裝工程量大等難題，并且可以與智能水溫自動控制器、液位自動控制報警儀聯動，為全自動運行的熱水制備系統。 |
|
| |
型 號 |
|
HJ-25 |
HJ-32 |
HJ-40 |
HJ-50 |
HJ-65 |
HJ-80 |
HJ-100 |
HJ-125 |
外型
參數
mm |
A |
220 |
220 |
220 |
220 |
240 |
240 |
260 |
260 |
B |
140 |
140 |
140 |
140 |
160 |
160 |
180 |
180 |
D |
159 |
159 |
219 |
219 |
219 |
273 |
273 |
273 |
d |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
參考重量 |
Kg |
5 |
6 |
8 |
10 |
12 |
15 |
20 |
25 |
|
型號尾注：G碳鋼材質，C不銹鋼材質；S管螺紋絲口連接方式，F(xiàn)法蘭連接方式。
型號尾注舉例：HJ-50-CF 表示：口徑DN50，不銹鋼材質，法蘭連接方式。
二、特點
HJ浸沒式汽水混合器相當于把蒸汽直接引入水中，但克服了噪聲大、加熱不穩定、冷熱水分區等根本缺陷。
1、靜音、無振動：HJ浸沒式汽水混合器采用內部旋流消聲結構，噪聲低于50dB，無振動；
2、熱效率高：蒸汽直接通入水中，無冷凝水所帶走的熱量損失，熱效率100%，高效節能；
3、投資�。篐J浸沒式汽水混合器價格遠低于殼管式換熱器，在熱水箱設置位置高時，可省卻熱水泵；
4、重復加熱：采用HJ浸沒式汽水混合器時，汽水分開控制，反復加熱水箱中的水，無需放干箱內余水；
5、安裝維護簡便：HJ浸沒式汽水混合器外形尺寸小。

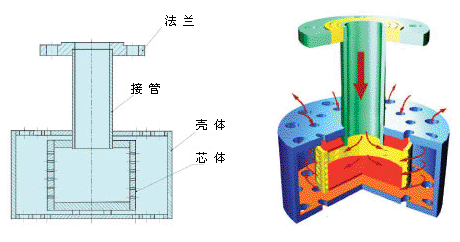

三、工作原理
HJ浸沒式汽水混合器采用全不銹鋼制造，浸沒式汽水混合器內部的噴嘴為細小斜孔，蒸汽從浸沒式汽水混合器噴嘴處高速噴入殼體內，對周圍冷水產生強烈的引射作用，冷水通過浸沒式汽水混合器外壁上的斜向小孔進入浸沒式汽水混合器內與蒸汽高速混合換熱，進行全熱交換，而高速蒸汽在殼體內盤旋上升。形成的旋轉水汽，吸收蒸汽的功能，消除噪音，同時被加熱的水不斷從殼體上表引出，帶動浸沒式汽水混合器周圍的水流動，從而加熱整個水箱中的水。 |
|
| 四、技術參數 |
| 項目 |
HJ-25 |
HJ-32 |
HJ-40 |
HJ-50 |
| 蒸汽 |
熱水 |
蒸汽 |
熱水 |
蒸汽 |
熱水 |
蒸汽 |
熱水 |
| 耗量 |
產量 |
耗量 |
產量 |
耗量 |
產量 |
耗量 |
產量 |
| kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
蒸汽
壓力
Mpa |
0.1 |
136 |
1976 |
228 |
2999 |
354 |
4411 |
457 |
5833 |
| 0.2 |
187 |
2651 |
301 |
3981 |
441 |
5367 |
581 |
6928 |
| 0.3 |
242 |
3321 |
362 |
4676 |
517 |
6898 |
640 |
7913 |
| 0.4 |
284 |
3671 |
413 |
5321 |
562 |
7101 |
708 |
8864 |
| 項目 |
HJ-65 |
HJ-80 |
HJ-100 |
HJ-125 |
| 蒸汽 |
熱水 |
蒸汽 |
熱水 |
蒸汽 |
熱水 |
蒸汽 |
熱水 |
| 耗量 |
產量 |
耗量 |
產量 |
耗量 |
產量 |
耗量 |
產量 |
| kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
kg/h |
蒸汽
壓力
Mpa |
0.1 |
541 |
6673 |
620 |
7689 |
860 |
10665 |
1095 |
13575 |
| 0.2 |
651 |
7981 |
725 |
9053 |
1153 |
14388 |
1441 |
17980 |
| 0.3 |
753 |
9234 |
911 |
11418 |
1373 |
17216 |
1678 |
21035 |
| 0.4 |
847 |
10281 |
977 |
12292 |
1525 |
19182 |
1811 |
22786 |
|
注：表中熱水產量從15℃加熱至65℃計
五、設計選型
HJ浸沒式汽水混合器有額定的蒸汽耗量指標，設計時根據實際所需要的蒸汽耗量，選用一臺或多臺浸沒式汽水混合器。實際所需蒸汽耗量可參照以下公式：（①用于間斷加熱；②用于連續加熱。）確定如下: |
 |
...... |
 |
|

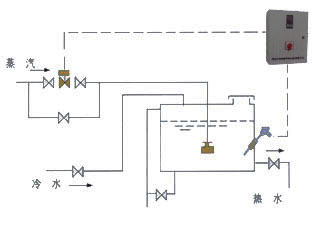

六、安裝使用?
HJ浸沒式汽水混合器為法蘭接口，將蒸汽管接入水箱(水池)內，用法蘭連接。
1、單臺浸沒式汽水混合器應安裝在水箱中間位置，多臺并聯使用時，應均勻布置；
2、浸沒式汽水混合器底部距水箱底部200mm左右，且應保證水淹沒混合器100mm以上；
3、引入水箱中的蒸汽管道應固定，不應有松動現象；
4、蒸汽管道上在靠近水源側安裝止回閥，防止發生水倒流事故；
5、蒸汽管內若有雜質(新裝管道，久用管道)，必須安裝過濾器； |
|
